Corte e Vinco: 5 Falhas da Extração de Resíduos e Como Automatizar
Extração de resíduos lenta ou incompleta depois do corte e vinco some mão de obra, atrasa trocas e gera refugo. Veja as 5 falhas e como a HTQF-1020 automatiza o processo.
O corte e vinco corta o contorno e marca as dobras da embalagem. Mas a linha não termina no corte: depois vem a extração de resíduos e só então o empilhamento e a entrega à coladeira. Uma prensa que corta bem ainda pode perder a corrida na etapa de extração.
1. O processo: do corte e vinco à extração de resíduos
O corte e vinco é a etapa de conversão que corta o contorno e marca as dobras de uma embalagem — caixas de remédio, carteiras de cigarro, caixas de cosméticos, blanks de copos e tigelas de papel. Mas a linha não termina no corte: depois vem a extração de resíduos — a remoção do material excedente interno e externo — e só então o empilhamento e a entrega à coladeira. Uma prensa que corta perfeitamente ainda pode perder a corrida nessa etapa.
2. As 5 falhas da extração de resíduos
As cinco falhas mais comuns da extração de resíduos — e como diagnosticar cada uma. Retenha amostras com defeito, anote o lote e a configuração, e localize a primeira estação onde o defeito aparece antes de qualquer ajuste.
| Sintoma | Causa provável | Primeira verificação | Correção |
|---|---|---|---|
| Resíduo que não solta | Pontes (nicks) largas demais no corte | Medir a largura das pontes na faca | Regravar a faca com pontes de 0,5–1,0 mm |
| Separação parcial | Profundidade de corte irregular | Verificar a profundidade do corte na folha | Calibrar pressão e profundidade do corte |
| Resíduo preso / atolando | Matriz de resíduo flexível ou pinos afastados | Observar o ponto de atolamento | Densificar ou ajustar a posição dos pinos de stripping |
| Blank rasgado | Força de stripping excessiva | Checar a altura dos pinos de stripping | Reduzir a altura dos pinos |
| Resíduo chega à coladeira | Extração incompleta antes do empilhamento | Inspecionar a saída da extração | Ajustar registro e extração |
As causas acima são prováveis, não confirmadas: comece pela verificação mais rápida e ajuste uma variável por vez.
3. Como automatizar com a HTQF-1020

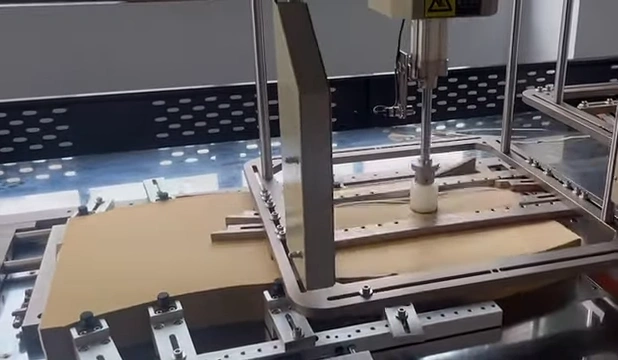

A automação transforma a extração em um processo controlado e repetível. A HTQF-1020, máquina automática de stripping, foi projetada exatamente para isso: aceita papel de 500 × 500 mm até 1.100 × 920 mm, com área de blanking de até 380 × 920 mm, a 5–10 ciclos por minuto. Seu sistema integrado de blanking em linha única suporta produção multi-up — e atende justamente os produtos que tornam a extração manual mais difícil: embalagens farmacêuticas, carteiras de cigarro, caixas de cosméticos e blanks de copos e tigelas de papel.
Ao comparar máquinas, pergunte cinco coisas: quais recursos da caixa criam as áreas de extração mais difíceis? Com que frequência os operadores param para limpar resíduos ou separar blanks? A máquina aceita os formatos atuais e planejados? Quanto tempo leva a troca de ferramenta entre trabalhos? A extração protege a qualidade de impressão e a precisão do vinco?
4. Perguntas frequentes sobre extração de resíduos
As dúvidas que mais recebemos de gráficas e convertoras avaliando a automação da extração:
Por que avaliar a extração de resíduos separadamente da qualidade do corte?
Uma prensa pode cortar bem enquanto o processo ainda perde produtividade depois do corte. Se o resíduo fica preso, os blanks são difíceis de separar ou as pilhas ficam instáveis, o operador precisa intervir à mão — o que soma mão de obra e derruba a produção real da linha.
Quais são os sinais de que a extração de resíduos virou um gargalo?
Operadores parando para remover resíduos, atolamentos repetidos após a extração, blanks chegando à coladeira com resíduo preso e trocas lentas em caixas complexas — janelas pequenas, cantos apertados e furos de pendurar são os que mais expõem o problema.
Como a automação melhora a extração de resíduos?
Com alimentação controlada, registro preciso, remoção de resíduos a vácuo ou robótica, empilhamento automático e troca de ferramenta mais rápida. Essas melhorias reduzem o toque manual e tornam a remoção consistente ao longo da tiragem.
O que revisar antes de comprar uma máquina de stripping?
Mapeie o processo completo, da alimentação à entrega, e registre onde o resíduo fica preso, onde ocorrem os atolamentos e onde há trabalho manual. Isso mostra se o melhor investimento é melhor registro, extração automatizada ou um upgrade mais amplo.
Antes de investir, mapeie sua linha da alimentação à entrega. Para a maioria das convertoras, o maior retorno vem de estabilizar as etapas depois do corte — extração limpa, empilhamento confiável e menos paradas. A SAGLIN Machinery projeta equipamentos de formação de embalagens para a realidade produtiva brasileira — envie seu material e volume para uma avaliação técnica.
